Carte d'alimentation mécanique





Cette carte va permettre de transformer l'alimentation non-régulée fournie par la carte d'alimentation en 5V régulé pour la mécanique, en 5V régulé pour l'horloge et en 9V régulé pour la mécanique. Pour les deux alimentations 5V, j'ai choisi un schéma analogue a celui de l'alimentation pour l'amplificateur kanéda. Le 9V est crée par un LDO (Régulateur à faible chute de tension), le LT1086, supérieur au classique LM317.

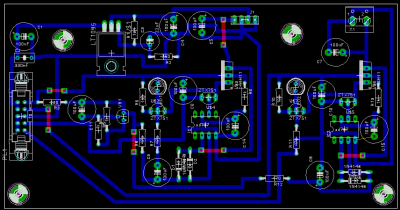

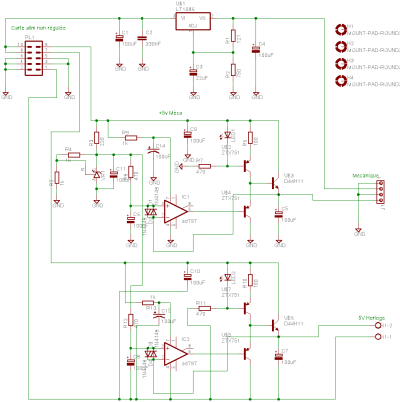

Voici le schéma et le typon de la carte d'alimentation de la mécanique:

Les fichiers au format eagle: schema typon
La liste des composants: liste



Les régulateurs 5V sont réalisés à partir d'un transistor ballast et d'un ampli-op. La référence de tension est crée par un TL431 puis filtée par 470 ohms / 100uF. La référence de tension est commune aux deux alimentations, mais le filtrage est séparé. Comme cette alimentation aura une grande influence dans le rendu final de la platine, j'ai choisi d'utiliser des composants de grande qualité. Puisque le circuit alimenté est numérique (sauf pour le 9V), j'utiliserais des condensateurs Sanyo OS-CON qui sont la référence en la matière. Des résistances philips 1% sont utilisées aux endroits où la précision est importante, comme pour la référence de tension.
L'alimentation de l'horloge n'est pas reliée à la masse, elle le sera au plus près du circuit à alimenter.



Brochage du connecteur de la carte d'alimentation mécanique:

1 Masse 5V Horloge
2 Masse 9V mécanique
3 Masse 5V mécanique
4 Masse 9V mécanique
5 Masse 9V mécanique
6

Masse 9V mécanique

7 +5V Horloge
8 +9V mécanique
9 +5V mécanique
10 +9V mécanique
