Enceintes audionote AN-AZ Three
Bien que les petites Peerless Sputnik 14-2 marchent très bien, j'avais envie d'une enceinte avec un meilleur rendement, pour pouvoir utiliser un petit amplificateur en classe A et possédant plus de grave. L'idée de la ligne de transmission était tentante et je me suis décidé pour les AZ3. L'embouchure du pavillon étant située à l'arrière (et pas devant, ou sur le dessus comme on le voit souvent), l'enceinte reste assez esthétique et logeable. Elle possède un bon rendement (94dB d'après Audionote) et le haut-parleur de grave de 21cm devrait pouvoir s'exprimer!
Maintenant, AU BOULOT !
I - Préparation
Les plans m'ont été gracieusement fournis par ICARE, du forum homecinema.fr.
La première étape est l'achat du bois. Sur le
plan originel, c'est du médium de 18mm qui est utilisé. On en
trouve difficilement, alors j'ai adapté les plans pour du médium
de 19mm. A l'origine, le bois est coupé a 45 degrés. Vu que
je compte plaquer l'enceinte, et par soucis de facilité, j'ai également
modifié les cotes pour utiliser des coupes droites. J'ai également
rajouté 10cm de haut, pour prévoir un compartiment pour le filtre
dans le pied.

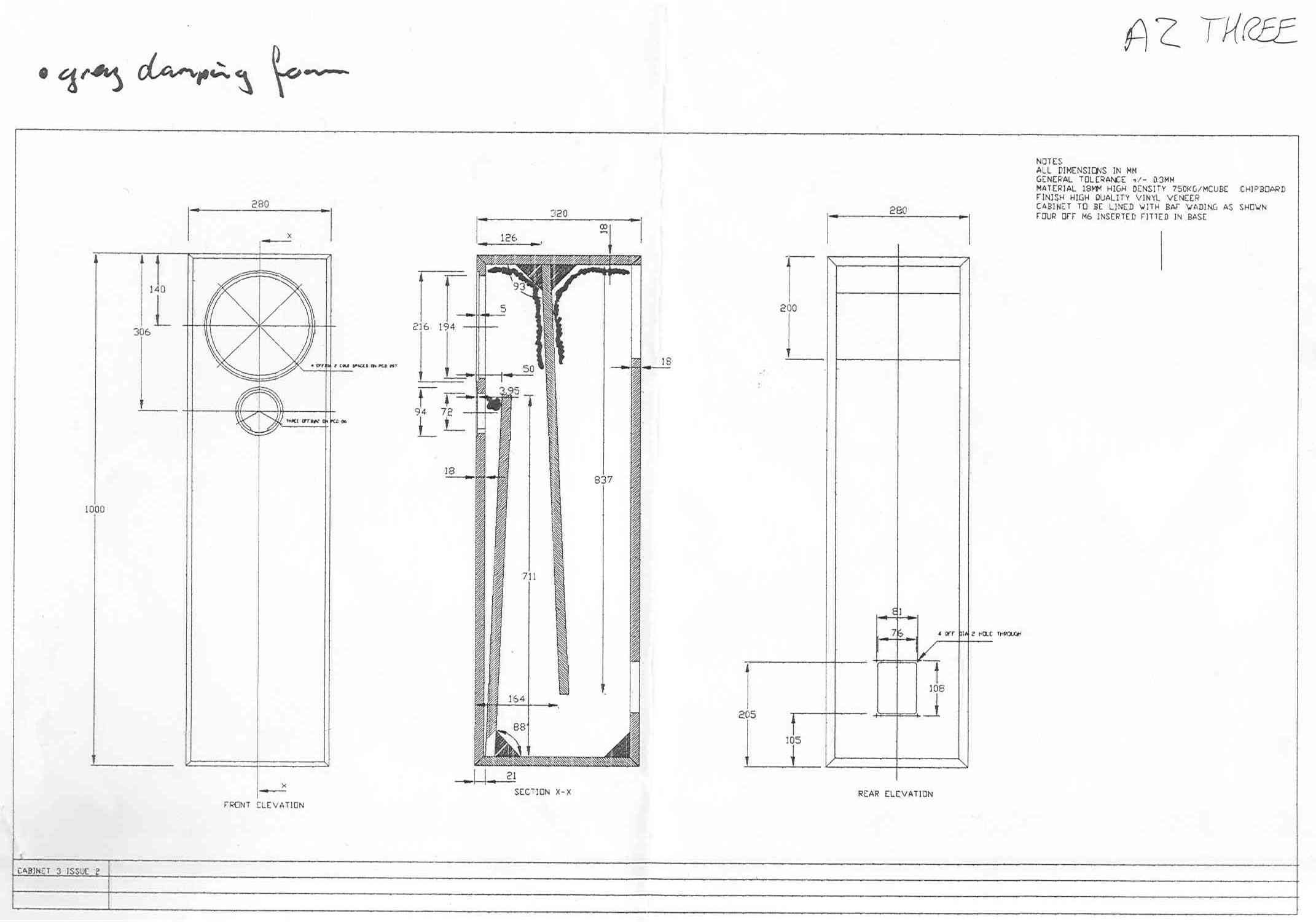

Le plan originel:
L'achat de bois:
Il nous faut pour une seule enceinte:
- Façade: 282 x 1100
- Dessus/dessous: 244 x 303 (x2)
- Sep filtre: 244 x 282
- Côtés: 303 x 1100 (x2)
- Arrière: 244 x 862
- Séparation1: 244 x 838
- Séparation2: 244 x 713
Le tout a été acheté chez Mr Bricolage, a 14.50 euros le mètre carré. Il faut leur préciser de faire toutes les coupes a la même cotte avec le même réglage, pour éviter les soucis d'assemblage. Il faut également faire attention que les coins des planches ne soit pas abîmés.
II - Assemblage
Maintenant que nous avons le bois, il faut coller tout cela.
J'ai commencé par tracer l'emplacement de toutes les planches sur un
des côtés. Il y aura le dessus, le dessous, le fond, la séparation
filtre et les deux séparations. J'ai collé les planches une
par une, avec de la colle a bois à prise lente. Après 24h de
séchage, on peut passer a la planche suivante. Si vous avez beaucoup
de serre-joints, vous pouvez tout coller en même temps.
Les différentes étapes:
 |
 |
 |
 |
| L'assemblage des deux premières planches | La même chose, sous un autre angle | Le collage du fond de l'enceinte | Idem, sous un autre angle |
 |
 |
 |
 |
| Le collage du fond de l'enceinte | L'enceinte avec toutes les planches collées (il manque la façade et un côté) | La même chose, sous un autre angle | Le vissage de la façade, pour la positionner (les trous des hps ne sont pas faits) |
 |
 |
 |
 |
| Même chose, sous un autre angle | La première enceinte, debout sur la tête | Idem, vue de l'arrière | Le traçage de la découpe |
 |
 |
 |
 |
| Ce qui me sert de newbinette. La planche remplace la semelle de la défonçeuse, une vis bien placée règle le diamètre | La feuillure ainsi faite. | Les deux façades terminées | Le collage de la façade. J'ai laissé un côté ouvert pour le travail dans l'enceinte. |
 |
|||
| Vue d'ensemble |
Lors de l'assemblage, il faut faire attention a ce que toutes les planches soient bien d'équerre. Je les gratte avec du papier de verre a gros grain avant l'encollage, pour casser la structure du médium, afin que la colle pénètre mieux. J'utilise de la colle a bois à prise lente, avec 2h de serrage minimum et 24h de séchage.
III - Le filtre
Voici le schéma du filtre:
Il est constitué d'un passe-bas à 12dB/octave sur le grave et d'un passe-haut a 12dB/octave sur l'aigüe. La fréquence de coupure est d'environ 4kHz.
Voici la liste des composants que j'ai acheté, chez intertechnik.de :
| Désignation | Référence | Quantité |
P.U (H.T) | Total (H.T) |
|---|---|---|---|---|
| Self à air 1.8mH 20/10 Intertechnik | 1340074 | 2 |
27.10 | 54.20 |
| Self à air 0.39mH 14/10 Intertechnik | 1340053 | 2 |
4.14 | 8.28 |
| Condensateur 4.7uF audyn cap plus | 1341762 | 2 |
23.01 | 46.02 |
| Condensateur 5.6uF audyn cap MKP-QS 400v | 1341350 | 2 |
3.43 | 6.86 |
| Condensateur 0.33uF audyn cap MKP-QS 400v | 1341260 | 2 |
1.53 | 3.06 |
Ces composants correspondent a un filtre moyenne gamme.
Pour un filtre haut de gamme, on peut remplacer la self de 1.8mh par une self a ruban ou par une self tritec. Le condensateur de 4.7uF pourra être remplacé par un papier huilé, ou un condensateur a l'argent.
Pour un filtre plus économique, on pourra utiliser une self de 14/10 à la place de la self de 1.8mH et un condensateur MKP-QS à la place du condensateur de 4.7uF.
Les valeurs des selfs et du condensateur de 6uF du filtre ne sont pas standard. J'ai remplacé le condensateur de 6uF par un 5.6uF en parallèle avec un 0.33uF. J'ai pris la valeur au dessus pour les selfs, que je débobinerais jusqu'à obtenir la valeur désirée. Si vous n'avez pas de quoi mesurer l'inductance de la self, prenez une valeur en dessous, soit 0.33mH et 1.5mH. Cela ne devrait avoir qu'une faible influence sur les fréquences de coupure.
