Carte programmateur de pic

___________________________





I - Description de la carte

Cette carte sert à programmer les microcontrôleurs PIC de chez microchip.

Je me suis inspiré d'un schéma disponible sur le site de IC-PROG, le "TAIT classic programmer". La carte permet de programmer les pics 18, 28 et 40 broches. Je l'ai prévue pour les PIC16F84, PIC16F876 et PIC18F452. Elle doit pouvoir programmer les autres dont le brochage est compatible sans problèmes.

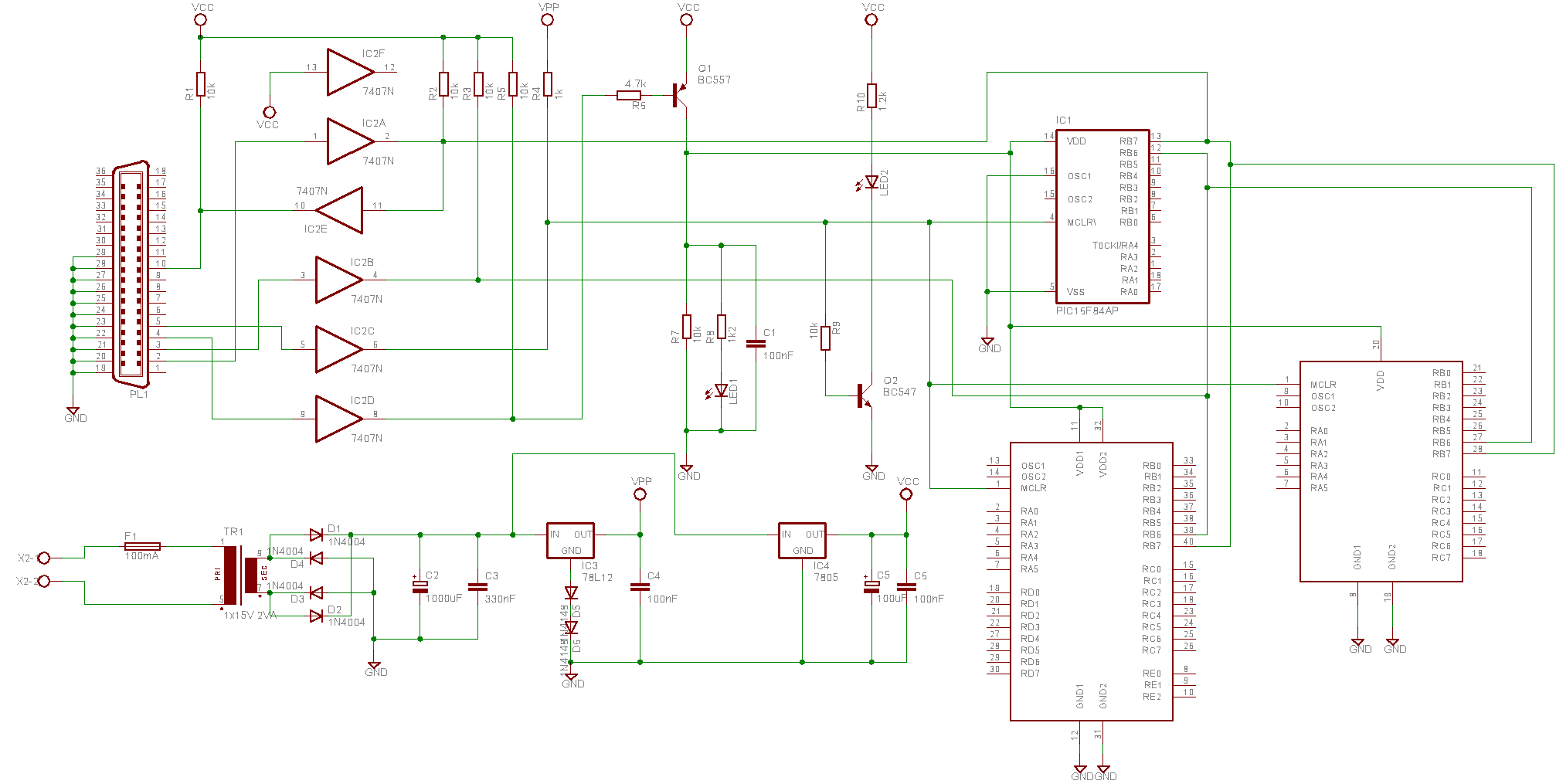

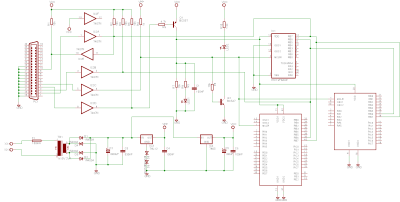

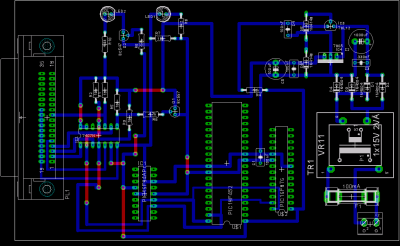

Les schéma et typon de la carte:

Les fichiers au format eagle: Typon Schema
La liste des composants: liste

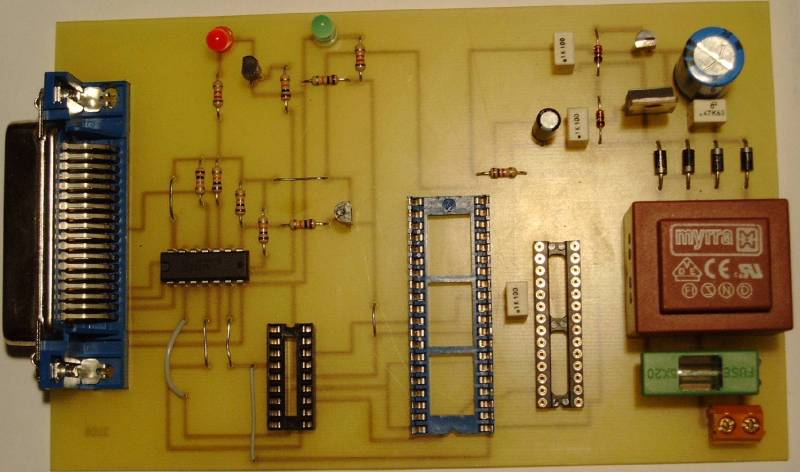

Voici un aperçu de la carte une fois montée:

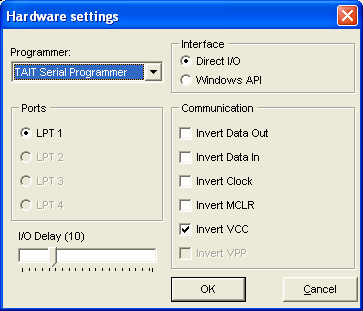

Pour programmer mes pic, j'utilise le logiciel IC-PROG . Voici la configuration qu'il faut utiliser pour ce programmateur:
