Dac a base de tda1541a





Apres la réalisation de mon amplificateur "Le Monstre", je me suis intéréssé à ma platine CD, désormais maillon faible de la chaîne. Plutôt que de fabriquer un lecteur de toutes pièces (ce dont je ne me sens pas encore capable), j'ai décidé de commencer par un DAC (Convertisseur numérique vers analogique). Je ne voulais pas de composants CMS (trop difficile a souder) et j'étais convaincu que la liaison i2s était bien supérieure au spdif. Cela a également l'avantage de ne pas nécessiter de circuit de réception, ce qui simplifie le montage.Sur le forum diyaudio je me suis aperçu que le TDA1541A avait une très bonne réputation et était largement répandu parmi les DIYeurs. Va pour un tda1541a !



Tout d'abord, voici les photos de mon dac:
- Vue globale

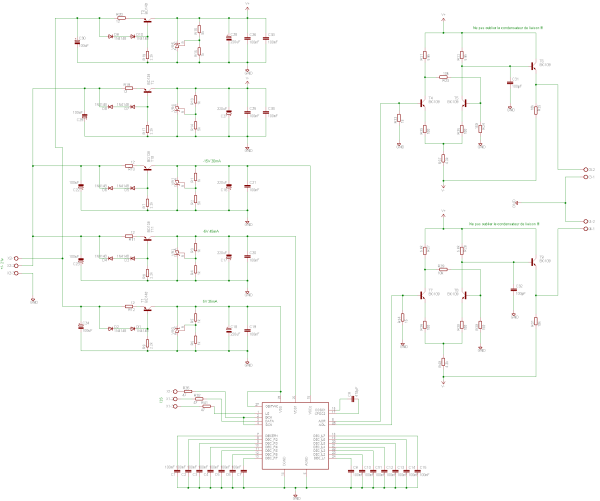

Le schéma est le suivant:

Le typon (au format png): typon
Les fichiers au format eagle : schema typon
Liste des composants: liste

L'alimentation est de mon cru. On alimente le dac avec une tension située entre +/-19v et +/-25v. Les transistors BD139/BD140 sont montés en générateurs de courant. Ceux-ci alimentent des tl431 qui sont des régulateurs shunt. Cela signifie que l'alimentation travaille en classe A. Au repos, tout le courant est dévié vers la masse par les tl431. Quand le circuit se met a consommer, le courant dévié diminue. Il y a donc une consommation constante au niveau de l'alimentation générale. Les générateurs de courant ont également l'avantage de permettre une bonne réjection du bruit d'alimentation. Il y a un régulateur par tension pour le dac(+5, -5, -15). L'étage de sortie possède deux régulateurs (+15,-15v) pour les deux canaux.

Le montage du dac en lui-même est très classique.

J'ai récupéré l'étage de sortie chez tntaudio. Les sorties en courant du dac sont chargées par des résistances de 33ohms, ce qui est suffisemment faible pour ne pas dégrader les performances. Ces résistances sont ensuites suivies par un étage d'amplification à fort gain. Le signal en sortie est de l'ordre de 2vpp. Il n'y a pas de filtrage, hormis le condensateur de 100pF présent dans la base du transistor de sortie. L'étage de sortie est un émetteur suiveur, fonctionnant en classe A avec quelques mA de courant de repos.Il a également l'avantage de présenter une impédance de sortie extrêmement faible. La sortie possède de la composante continue, donc il est IMPERATIF d'utiliser un condensateur de liaison, suivi d'une résistance de 220k entre la sortie et la masse afin de drainer le courant de fuite. Je ne les ai pas représentés sur le schéma car je ne les ai pas implantés sur la carte du dac.

Les condensateurs de 100nF devront être montés un côté composant et un côté cuivre, en alternant. Je n'avais pas assez de place sur la carte pour les mettre côte à côte. Vous pouvez toujours corriger le typon pour résoudre cela. Merci de m'en envoyer une copie dans ce cas.
