Carte d'alimentation non régulée





Cette carte va permettre de fournir l'alimentation non régulée à l'ensemble de la platine. Elle ne comporte pas l'alimentation du DAC qui sera gérée par une autre carte. Elle fournit le 2.6V de l'afficheur, le 5V régulé de la carte de commande/affichage, le 9V de l'alimentation 5V de la mécanique, le 9V de l'alimentation 5V de l'horloge , le 12V de l'alimentation 9V de la platine et le 15V de l'afficheur.

Cette alimentation est pilotée par un jeu de relais, qui permettent de mettre les différentes tensions en service ou non. Un relais 220V contrôle l'alimentation des deux transformateurs de l'horloge et de la mécanique. Deux autres relais permet d'alimenter le +5v de la mécanique, le chauffage de l'afficheur, le+15v de l'afficheur et le +5V de l'horloge. Le dernier permet d'alimenter le +9v de la mécanique. Une sortie est présente pour piloter un ou plusieurs autres relais (alimentation dac par exemple). Le transformateur d'origine de la cd723 est sous tension en permanence pour alimenter la carte de commande.

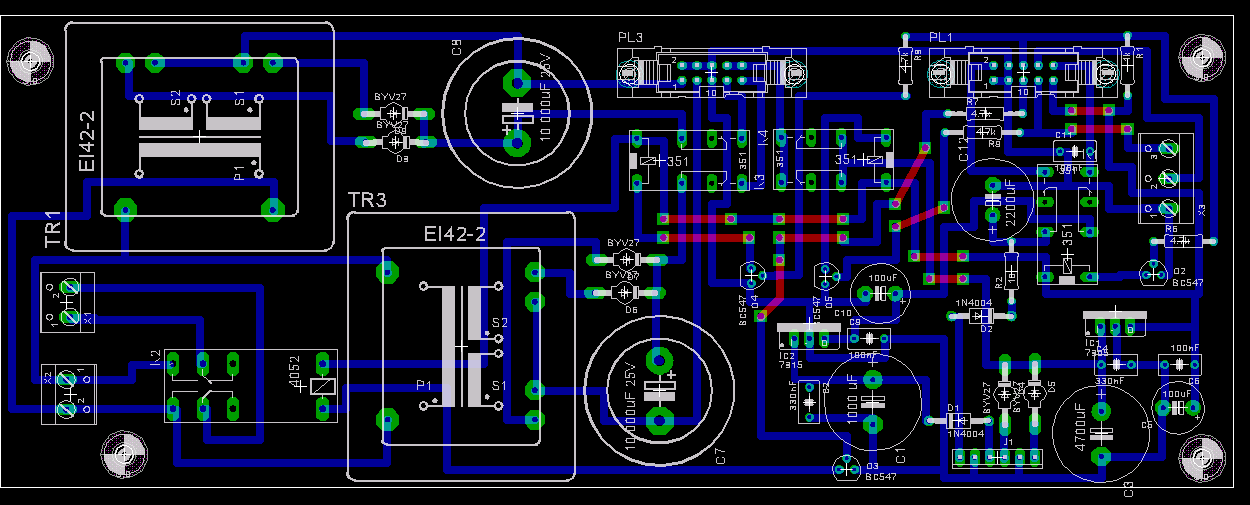

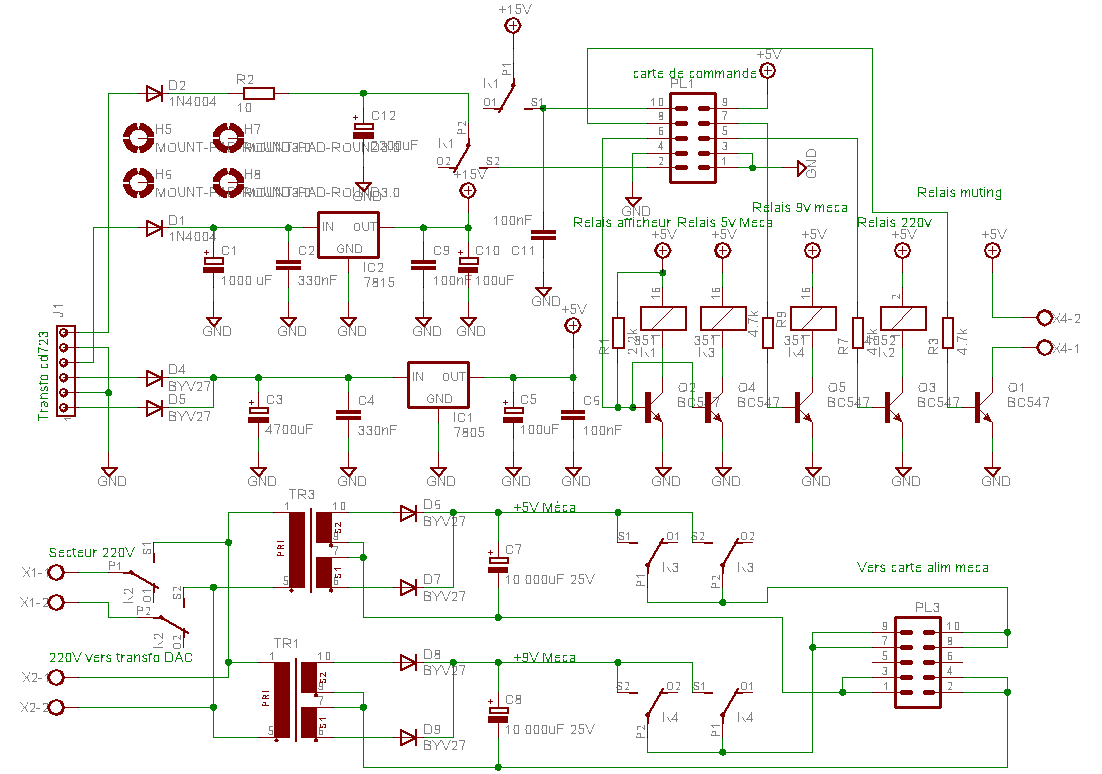

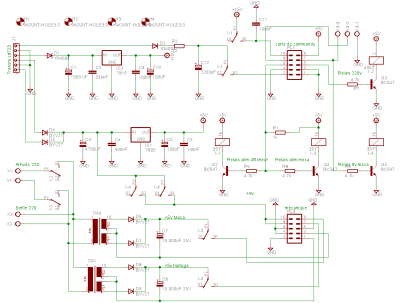

Voici le schéma et le typon de la carte d'alimentation:

Les fichiers au format eagle: schema typon
La liste des composants: liste



Le schéma est très classique. On se contente de redresser la tension fournie par les différents transformateurs et on la place sur le connecteur de sortie. La commande des relais est assurée par le connecteur de la carte de commande. Le 2.6V de l'afficheur est obtenu en placant une résistance de 10 ohms en série sur l'alimentation. Si vous n'utilisez pas le même afficheur que moi, il faudra probablement adapter la valeur.



Le brochage des différents connecteurs:

Connecteur carte de commande:

1	Masse alimentation afficheur
2	Alimentation afficheur 2.6VDC
3	Masse
4	Masse
5	Pilotage relais alimentation 220V
6	Pilotage relais alimentation Afficheur, 5V méca, 5V horloge
7	Pilotage relais alimentation 9V mécanique
8	Pilotage relais alimentation relais de sortie
9	+5 VDC
10	+15 VDC

















Connecteur alimentation mécanique:

1	Masse 5V horloge
2	Masse 9V mécanique
3	Masse 5V mécanique
4	Masse 9V mécanique
5	Masse 9V mécanique
6	Masse 9V mécanique
7	+5V Horloge
8	+9V Mécanique
9	+5V Mécanique
10	+9V Mécanique
